净水厂监控系统

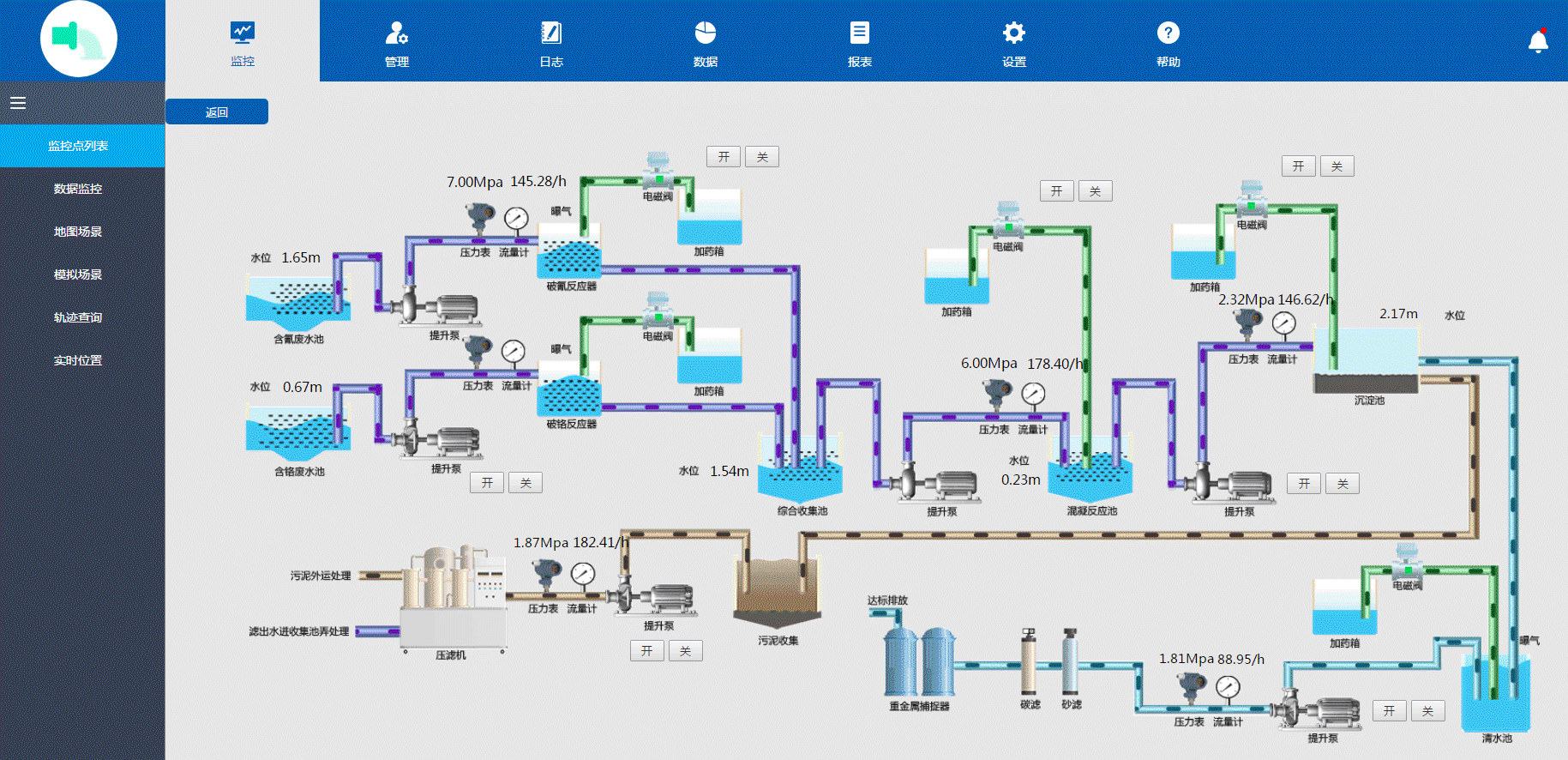

净水厂监控系统工作过程说明
含铬和含氰的污水分别通过对应的管道经过加压泵，
输送到对应的反应釜中，然后再从对应的药池中由提升
泵抽取对应比例的药液分别配入对应的反应釜中进行中
和反应，反应后的液体都输送到综合收集池内，然后再
从加药箱中根据对应所需药量抽取药液混入综合收集池
内进行反应。反应过后的混合液再输送到沉淀池中，此
时再通过加药箱根据沉淀池的水质特征对入对应比例的
药液。进行反应，并将沉淀物与液体在沉淀池中进行分
离。液体排放到清水池，并加压后经过过滤并经重金属
捕捉器后，生成达标水，排放到自然水域。污泥则进入
污泥收集池内。经过泥浆泵送入压滤机进行液体与污泥
分离，污泥运走处理，此处生成的液体再回流到综合进
水收集池进行处理。
控制系统组成
- HMI（人机交互界面）
- 工控机（组态系统）
- 可编程控制器
- 传感检测系统
- 变频调速单元+电机驱动单元
- 电动执行器+电磁阀（执行单元）
应用场合
本系统专业针对有工业废水的工业园区的水质处理环境。
