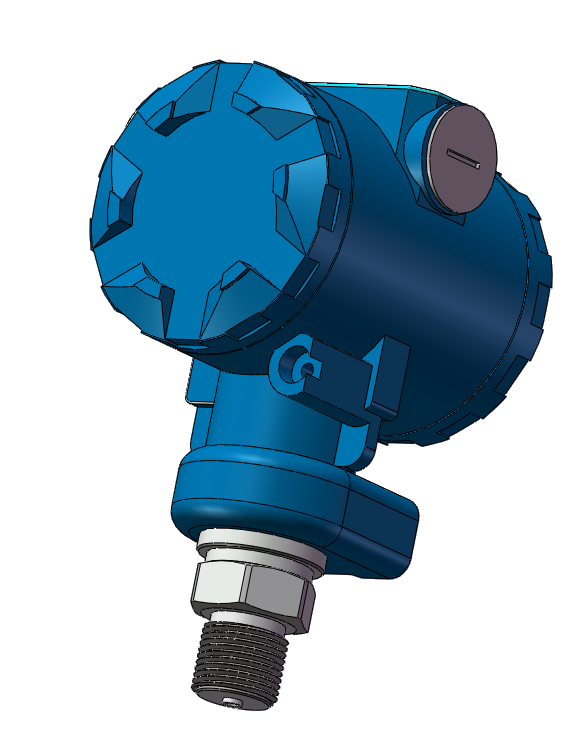

标准型压力变送器
备案号：湘ICP备09016788号-2 e-mail:411543180@qq.com
压力变送器采用3位半液晶显示(LCD)，利于现场直接显示被测压力
值。性能稳定可靠，安装方便，广泛适用于石油、化工、钢铁、电力、水文地
质等工业过程压力、液位的测量和控制。在产品使用上可对零点及量程进行调
节及进行零点调整，具有抗过压、过流、反向保护等功能。
产品特点
- 采用国外技术
- 高性价比、高稳定性、高灵敏度
- 0～-0.1MPa至0～6MPa
- 多种量程选择、用户调试方便
- 压力类型：表压、绝压、真空
- 准确度；1.0级、0.5级、0.25级
- 需现场观测、调校的各种工业环境
- 采用激光打标,确保产品之可溯源性
产品应用
- 液压及气动控制系统
- 液位测量与控制
- 石化、环保、空气压缩
- 电站运行巡检、机车制动系统
- 热电机组
- 轻工、机械、冶金
- 楼宇自控、恒压供水
- 其他自动控制检测系统
- 工业过程检测与控制
壳体设计：变送器壳体为铝合金材料全密封结构
防爆标志：隔爆型 dIICT6 本安型 iaIICT4
测量范围 -100KPa~0~5KPa…100MPa
过载能力 2倍满量程压力(其中100MPa的产品过压为1.1倍满量程压力)
压力类型 表压或绝压
测量介质 与316不锈钢兼容的气体或液体
综合精度 ±0.1%FS ±0.25%FS ±0.4%FS
长期稳定性 典型：±0.1%FS
最大：±0.2%FS
零点温度漂移 典型：±0.02%FS/℃ 最大：±0.05%FS/℃
灵敏度温度漂移 典型：±0.02%FS/℃ 最大：0.05%FS/℃
工作温度 -40～ 125℃
补偿温度 -20 ～ 80℃
供电范围 12~36VDC（一般24VDC）
信号输出 4~20mA / 1~5VDC / 0~5VDC / 0.5~4.5VDC
负载电阻 ≤(U-12)/0.02 Ω
外壳防护 IP65
安全防爆 Ex iaⅡ CT5
重量 约0.5公斤
振动误差 ≤±0.01%FS(X、Y、Z轴，200Hz/g)
分辨率 无限小（理论），1/100000（通常）
响应时间 ≤2 ms
信号线连接孔 电缆孔为 φ8
技术指标
